產品概述

　　該裝置主要針對10kV、35kV、110kV電纜，110kV及以下電壓等級GIS，開關等變電站設備，110kV/63000kVA主變的交流耐壓試驗設計制造。電抗器采用多只分開設計，既可滿足高電壓、小電流的設備試驗條件要求，又能滿足象10kV電纜這樣的低電壓的交流耐壓試驗要求，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位的常用耐壓設備。

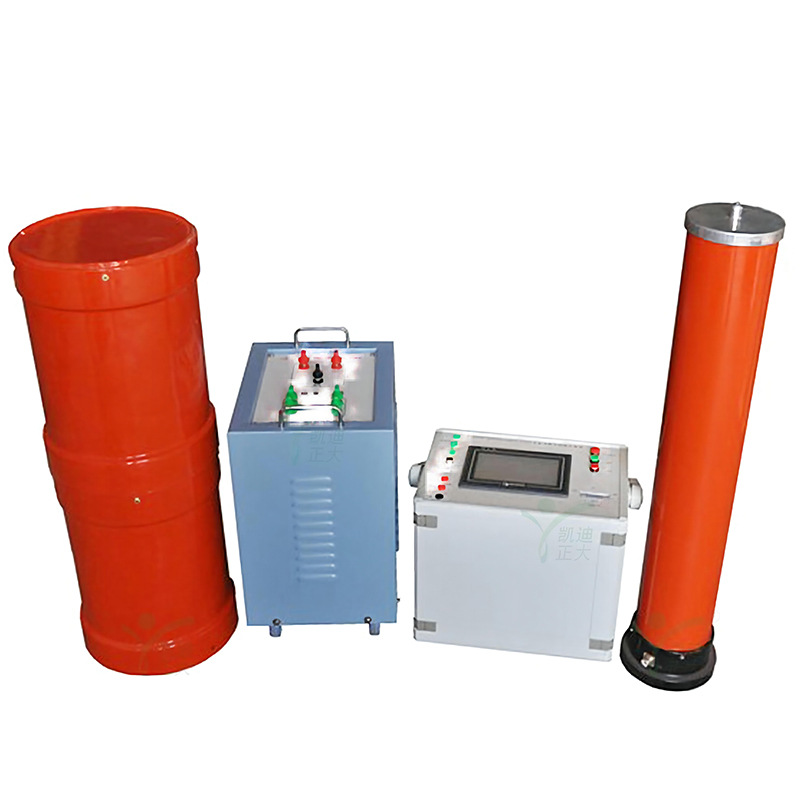

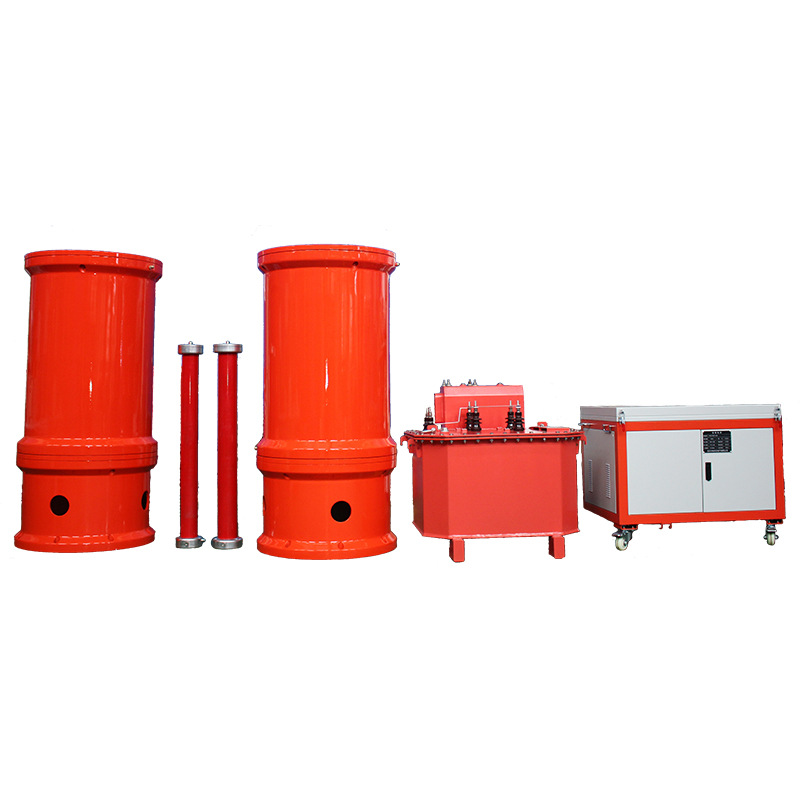

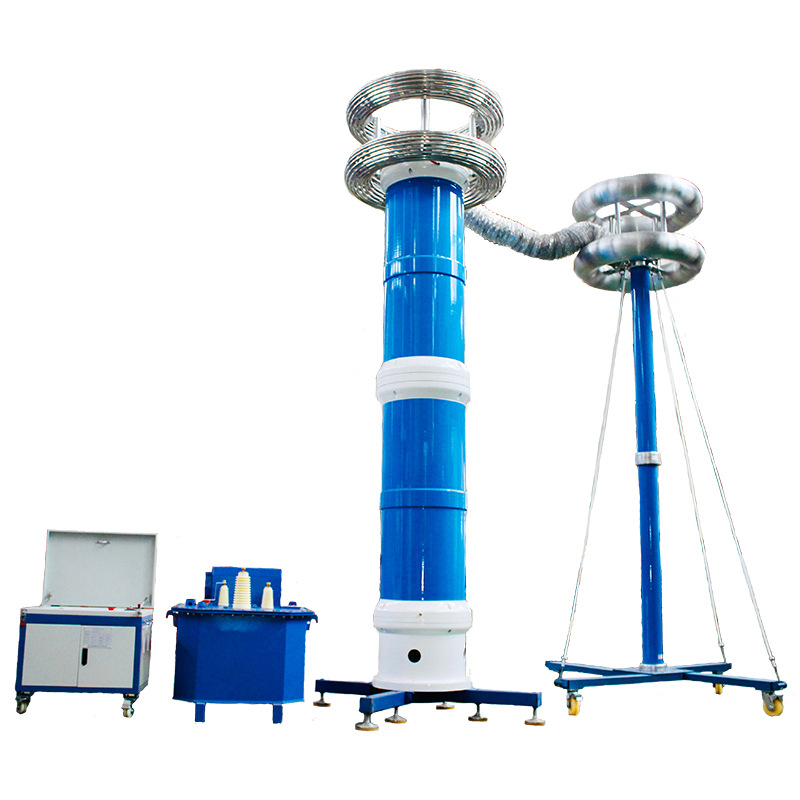

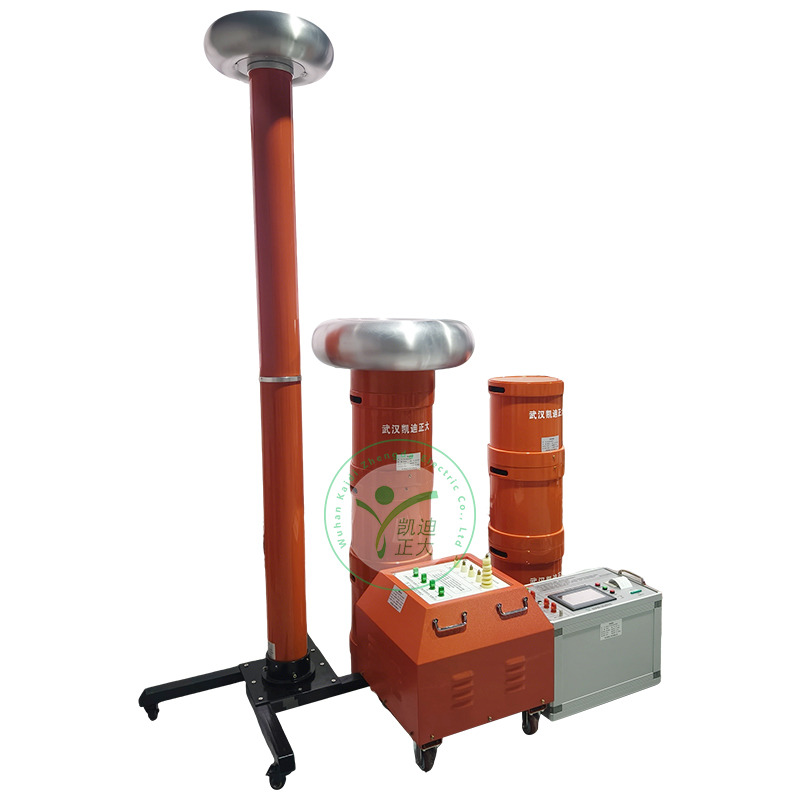

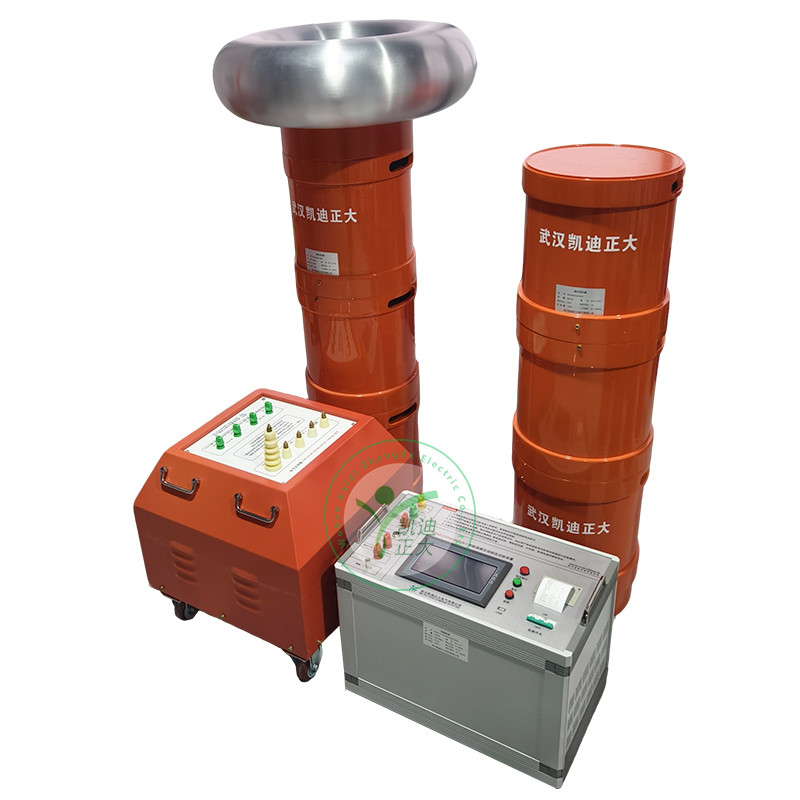

　　該裝置主要由變頻控制電源、勵磁變壓器、電抗器、電容分壓器組成。

設備遵循標準

　　《電氣裝置安裝工程電氣設備交接試驗標準》 GB50150-2006

　　《高壓諧振試驗裝置》 DL/T 849.6—2004

　　《電抗器》 GB10229.88

　　《電力設備預防性試驗規程》 DL/T596-1996

　　《耦合電容器和電容分壓器》 IEC358(1990)

技術指標

　　1、額定電壓

　　45kV---滿足10kV電纜的交流耐壓試驗;工作頻率：30-300Hz,

　　試驗電壓不超過22kV,試驗時間5min;

　　90kV---滿足35kV電纜的交流耐壓試驗;工作頻率：30-300Hz,

　　試驗電壓不超過52kV,試驗時間60min;

　　135kV---滿足110kV電纜的交流耐壓試驗;工作頻率：30-300Hz,

　　試驗電壓不超過128kV,試驗時間60min;

　　270kV---滿足110kV以下電壓等級GIS，開關等變電站設備的交流耐壓試驗;工作頻率：30-300Hz,試驗電壓不超過265kV,試驗時間1min;

　　180kV---滿足110kV/63000kVA主變的交流耐壓試驗;工作頻率：45-65Hz,試驗電壓不超過160kV,試驗時間1min;

　　2、輸出電壓波形畸變率：<1.0%

　　3、允許連續工作時間：額定條件下一次性工作60分鐘;

　　4、裝置自身品質因數：Q≥30(f=45Hz)

　　5、裝置輸出波形：正弦波

　　6、輸入電源：三相380V或單相220V

　　7、頻率調節范圍：30Hz～300Hz

　　8、系統測量精度：1.0%

　　9、裝置具有過壓、過流、零位啟動等保護功能

主要功能及其技術特點：

　　1、裝置具有過壓、過流、零位啟動、系統失諧(閃絡)等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析。

　　2、整個裝置單件重量很輕，便于現場使用。

　　3、裝置具有三種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度。工作模式為：全自動模式、手動模式、自動調諧手動升壓模式.

　　4、能存儲和異地打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找。

　　5、裝置自動掃頻時頻率起點可以在規定范圍內設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。

　　6、采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化。

設備主要配置及技術參數說明

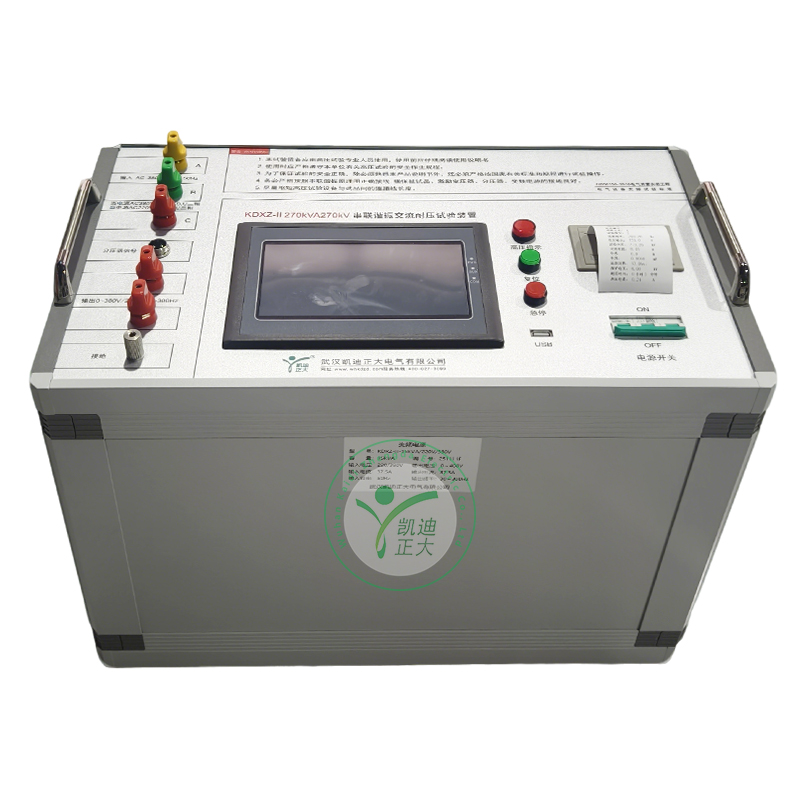

　　1.變頻電源一臺

　　額定功率：15kW;

　　輸入電壓：三相 380V或單相220V±5% 50Hz

　　輸出電壓：0～400V可調

　　輸出電壓頻率：30～300Hz

　　0.1Hz步進可調

　　頻率不穩定度≤0.02%

　　輸出電流：0～37.5A

　　2.高壓電抗器(共六臺)

　　額定容量：45kVA

　　額定工作電壓：45kV

　　額定工作電流：1A

　　額定電感量：90H

　　連續工作時間：60min

　　溫 升：小于65k

　　工作頻率：30~300Hz

　　3.激勵變壓器(一臺)

　　額定容量：15kVA

　　輸入電壓：400V

　　輸出電壓：4/8/16kV

　　輸出電流：3.75/1.875/0.9375A

　　4.電容分壓器(一套)

　　自身電容量：500pF

　　額定電壓：270kV

　　工作頻率：30～300Hz

　　不確定度：1.5%

　　額定電壓: 270kV/500pF

　　5.測試線及附件壹套
